TLC系列
山東奧太全新三相組串式大功率光伏逆變器廣泛應用于工商業屋頂，大型分布式，扶貧電站等系統解決方案。通過先進的逆變控制技術，10 路 MPPT，實現高達 99% 的轉換效率，支持 1.5 倍直流超配，允許每串最大輸入電流達15A，適配雙面高效組件，提高發電量及用戶投資收益。
產品概述
方案靈活
√ 多種通訊方式： PLC 、RS485，GPRS（選配），Wifi(選配)
√ 智能 I-V 曲線掃描 支持夜間 SVG 功能
√ 10 路 MPPT 設計，支持 150% 以上直流側超配
高效轉換
√ 無變壓器隔離，最大轉換效率高達99%
√ 單串最大電流 15A，完美匹配雙面組件
√ 智能拉弧檢測（可選），保障電站安全運行
電網友好性
√ 無功功率可調，功率因數范圍超前0.8~滯后0.8
√ 具備LVRT、HVRT功能
√ 整機 IP65 防護等級，環境適應性強
√ 夜間PID 修復功能（可選），延長組件壽命，保證發電量
品質保證
√ 中國效率等級認證A級
√ 金太陽認證
√ TUV認證
√ SAA認證
√ CE認證
√ IEC認證
技術參數
輸入 | ASP-100K-HV | ASP-125K-HV | ASP-136K-HV |
最大直流輸入功率 | 150kW | 187.5kW | 204kW |
最大直流輸入電壓 | 1100V | ||
最大直流輸入電流 | 30A*10 | ||
MPPT電壓范圍 | 200-1000V | ||
推薦MPP工作電壓 | 720V | ||
MPPT數量 | 10 | ||
每路MPPT最大輸入組串數 | 2 | ||
輸 出 | |||
額定輸出功率 | 100kW | 125kW | 136kW |
最大輸出功率 | 110kW | 137.5kW | 149.5kW |
最大輸出電流 | 127A | 158.8A | 172.6A |
額定電網電壓 | 500V | ||
電網電壓范圍 | 422-550Vac | ||
額定電網頻率 | 50Hz/60Hz | ||
電網頻率范圍 | 45~55Hz/55~65Hz | ||
THD | ＜2% （額定功率) | ||
功率因數 | ＞0.99（額定功率）/可調范圍0.8超前~0.8滯后 | ||
直流分量 | ＜0.5%（額定功率） | ||
系統 | |||
最大效率 | 98.9% | 98.9% | 98.9% |
歐洲效率 | 98.3% | 98.4% | 98.4% |
濕度范圍 | 0~100%，無冷凝 | ||
冷卻方式 | 智能調速風冷 | ||
工作溫度范圍 | -25~+60℃ | ||
夜間損耗 | ＜1W | ||
允許海拔高度 | 4000m | ||
顯示 | LED指示/LCD顯示(選配） | ||
通訊 | RS485/GPRS/Wifi(選配) | ||
機械 | |||
尺寸 | 1050x620x333mm | ||
重量 | 89kg | ||
防護等級 | IP66 | ||
標準 | |||
并網標準 | NB/T 32004-2018；IEC61727 | ||
安規標準 | NB/T 32004-2018；IEC 62109-1/2 | ||
電磁兼容 | IEC61000-6-2/4 | ||

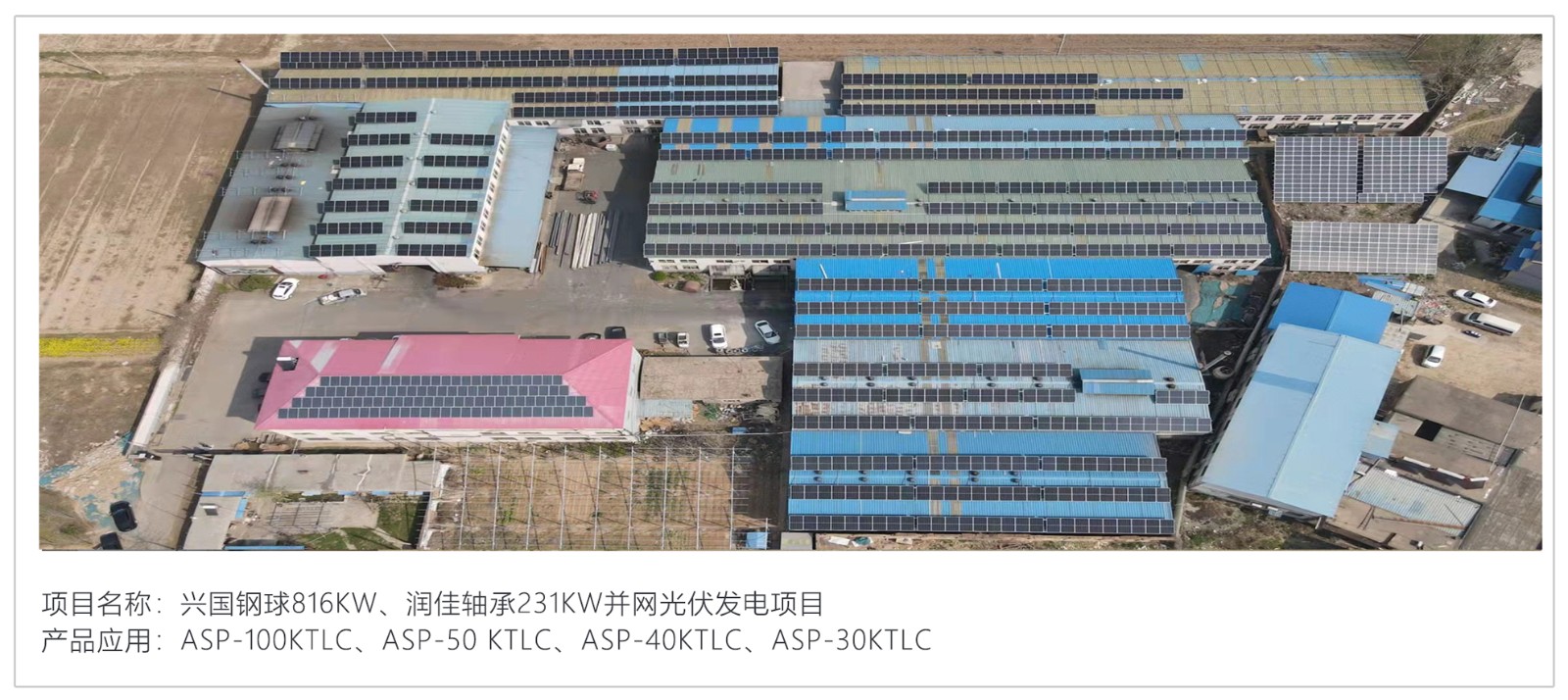

應用案例
本頁所示案例中應用到我司不同優質產品或服務
